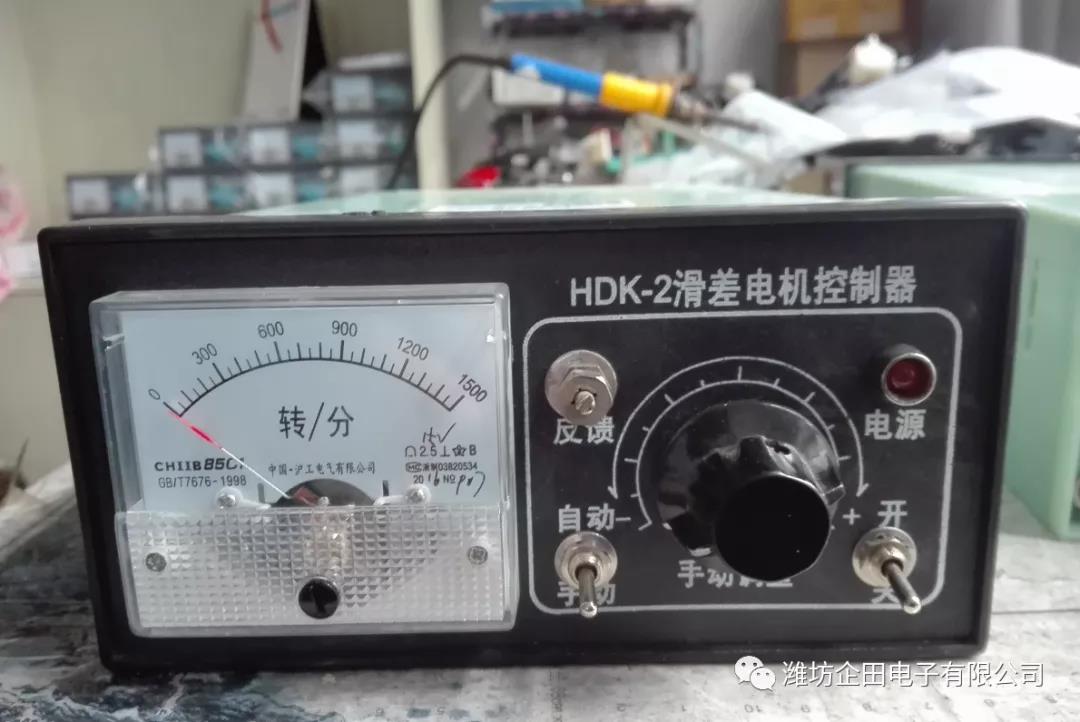

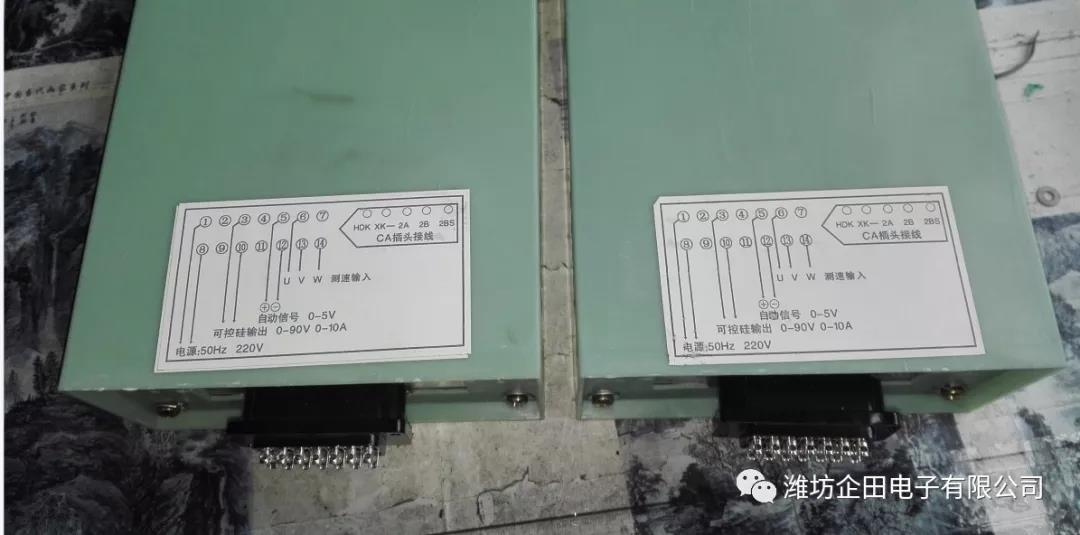

企田公司HDK-2滑差电机控制器 电磁调速异步电动机又称滑差电机,它是一种利用直流电磁滑差恒转矩控制的交流无级变速电动机。由于它具有调速范围广、速度调节开环、起动转矩大、控制功率小、有速度负反馈、自动调节系统时机械特性硬度高等一系列优点,所以,广泛应用与各行各业。
企田公司HDK-2是主要控制滑差直流调速电机的综合自动化仪表,根据微机输出的0-5V自动信号对应0-90V直流励磁电压,带动电机连接的机械执行设备,从而达到自动控制目的。
1.主要功能指标
1、输入电源交流220V±5%
2、输出电压直流0-90V
3、自动控制信号输入0-5V
4、使用环境-15℃±40℃
5、相对湿度<85%
2.内部结构及组成
HDK-2仪表由强电部分的弱点部分组成,强电部分主要由可控硅组成,弱点主要由电源、测速、反馈、触发、放大等组成,当仪表工作在自动状态时,微机输出的0-5V自动信号加到运算放大器741同相输入端,同时测速反馈信号也加到运算放大器741反相输入端,再经另一块741放大后,加到高集成移相触发器KC05的输入端,产生触发脉冲信号,再经脉冲变压器耦合到可控硅上达到控制可控硅输出0-90V直流励磁电压的目的。
3.主要调试说明
HDK-2滑差控制器调试的好坏直接关系到应用效果,而滑差机调试关键是线性度调整。
(1)主要调整部件内容
有死区电位器、手调电位器、表头校正电位器、反调电位器。
(2)主要调整目的
死区电位器:主要调整可控硅死区,保证无手/自动信号时无输出电压。
手调电位器:主要调整可控硅手动是否线性。保证手动方式生产。
表头校正电位器:主要调整电压表头指示实际电机转速准确性,便于观察电机运转速度。
反馈电位器:主要调整可控硅在自动运行过程中运转的稳定性,防止电机转速忽大忽小。
(3)滑差电机调试方法:
在接通电源的情况下,调节前面板手调电位器左旋最小,通过调节触发板上死区电位器的大小,是滑差电机无电压输出,然后把手调电位器右旋慢慢有小到最大,看手动是否线性,再通过调节前面板反馈电位器把滑差电机跳到最佳状态,无过触现象,且线性良好。
上述滑差电机仪表调试方法只是企业内部无电机初调,实际调试的关键是在用户安装过程中现场综合调试,但是手动调试方法是一样的。将开关置于自动位置,在将反馈电位器选直中间,若转速不平稳,则调小反馈电位器,若微机未启动有微微转动,则调小死区电位器,直到不转为止。
5.常见故障排除方法
1、一般检修方法:
先测1和8脚阻值是否249欧标准值?→再测KC05第6脚是否有随手动/自动输入信号变化的1.5V-7.5V电压?→若无则再查两块741第6脚是否有?若无变化,再查手/自动开关中间脚是否有?若仍无,则测手动电位器中心抽头是否变化,否则电位器坏?→若电压变化正常,则测KC05第9脚是否有脉冲信号?→再测3CT20A可控硅控制器是否有?→若无,则查脉冲变压器,若有则检查可控硅,直到全部正常为止。
2、常见故障及现象:
(1)转速指示不准?
先把实际转速跳到最大,再调整主板表头校正电位器到指示1500转/分即可解决。
(2)保险丝常烧断?
检查3和10脚阻值大小,如果为灵则查励磁线圈是否短路。续流二极管是否烧坏。
(3)转速太低?
先查死区电位器是否调的太低。再查反馈电位器是否调的太大便可解决。
(4)自动时转速忽大忽小?
如果手动线性,则反馈电位器调整的反馈量过大,选小一点可以解决。
(5)仪表电源指示灯亮,但不工作?
按5.1方法检查,立刻查出。
6.其它同类型号说明
一般滑差控制器分三类:
一、单晶管触发式、光电管式、集成式
1、单晶管触发式,主要是以单晶管BT33为核心晶体管触发式。是第一代老产品,性能差,使用量少。
2、光电管式
主要以MOC3020系列光电管为核心的触发电路。就是大家常说的模块触发,是第二代新型产品的代表。由于无可校正元件,实际使用上受到一定的影响,有利也有弊。
3、集成电路式
主要以KC05集成电路为主的触发电路,此电路功能齐全,迅速成为市场的主流产品。
但是,无论哪种产品都各有优点和缺点,关键是我们对它掌握和了解的程度如何,对产品掌握的越多,则使用效果越好!
