感应传感器工作原理

磁感应传感器是一种将磁信号转换为电信号的装置。利用磁学量与其他物理量的变换关系,以磁场作为媒介,也可将其他非电物理量信号转换为电信号。

感应传感器工作原理

磁感应传感器有两种驱动方式,一种是用永久磁铁驱动,另一种是用电磁线圈驱动。前者多用于检测,如用磁铁做成运动部件,一旦接近磁感应传感器便可使它吸合发出信号。后者多用于控制,若电磁线圈通电,触点便可吸合。用磁感应传感器来取代靠碰撞接触的行程开关,可提高系统的可靠性和使用寿命;因而在可编程序控制器中常用来作为行程到位的发信装置。

霍尔元件和霍尔集成电路是目前国内外应用较为广泛的一种磁感应传感器。前者是分立型结构,后者是将霍尔元件与放大器等制作在一片半导体材料上的电路型结构。两者相比,霍尔集成电路有微型化、可靠性高、寿命长、功耗低以及负载能力强等优点。霍尔传感器适用于气动、液动、气缸和活塞泵的位置测定,亦可作限位开关用。与电感式传感器相比较,霍尔传感器有以下优点:可安装在金属中,可并排紧密安装,可穿过金属进行检测。其缺点是:检测距离受磁场强度及被检测物体接近方向的影响,有可能出现两个工作点,固定时不允许使用铁质材料。

霍尔传感器属于有源磁电转换元件,它是在霍尔效应原理的基础上,利用集成封装和组装工艺制作而成,它可方便的把磁输入信号转换成实际应用中的电信号,同时又符合工业场合实际应用易操作和可靠性的要求。

霍尔传感器具有无触点、低功耗、长使用寿命、响应频率高等特点,内部采用环氧树脂封装成一体,所以能在各类恶劣环境下可靠地工作。

感应传感器工作原理

固态元件利用感应磁场的原理感应有无金属物体。检测铁磁性金属材料,适合在不干净的潮湿区域使用,防灰尘但传感距离有限制(最多50mm)

感应传感器工作原理

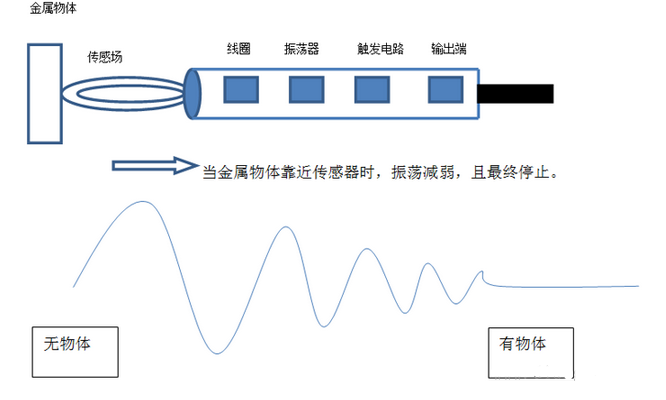

感应传感器结构内具有四个基本元件,即线圈、振荡器、触发电路和输出端。

感应传感器借助振荡器形成了一个高频场;线圈在传感器尖端辐射该场,从而形成传感场。当金属物体进入传感场时,涡电流就被引入其内,从而降低振荡器发出的能量。当能量降至足够低时,振荡器将停振。触发电路在感应到振荡停振时,将改变输出端开关装置的状态。

金属物体越靠近传感器尖端时振荡幅度越低,而远离时幅度增加,本质上这就是感应传感器的工作原理。

感应传感器工作原理

感应传感器优势

①适合在不干净环境内使用,不受潮湿或灰尘影响;

②无活动部件,即无机械磨损;

③与其他传感技术相比,对表面的依赖性较低;

④无盲区;

⑤检测不取决于颜色

感应传感器注意事项

感应传感器仅感应金属物体。

感应传感器应用

①组装线

②机床

③物质/物体的金属检测

④零件分类

⑤识别黑色和有色金属(仅限亚铁选择性传感器)
